Неправильне підключення системи теплої підлоги може призвести до повної неефективності опалення та значних фінансових втрат. Одна з найпоширеніших помилок початківців – підключення подачі та зворотки на один колектор замість створення окремих контурів для кожного напрямку теплоносія.
Суть помилки неправильного підключення колектора
Що означає підключення на один колектор
Помилка полягає в тому, що монтажники підключають трубопроводи подачі (гарячої води) та зворотки (охолодженої води) до однієї колекторної групи. Це порушує основний принцип циркуляції теплоносія в системі опалення підлоги. Правильна система передбачає наявність двох окремих колекторів – один для подачі гарячої води, інший для збору охолодженої.
Експерти FARRO, провідного постачальника коллекторы теплого пола в Україні, підкреслюють, що така помилка трапляється у 30% випадків самостійного монтажу систем опалення підлоги.
Механізм неправильної роботи системи
Коли подача та зворотка підключені до одного колектора, створюється замкнуте коло без належної циркуляції. Гаряча вода надходить до колектора, але замість того, щоб пройти через контури підлоги та повернутися охолодженою, вона змішується з холодною водою безпосередньо в колекторі. Результат – нерівномірний прогрів приміщення та надмірне споживання енергії.
Визначення помилки на практиці
Основні ознаки неправильного підключення включають нерівномірну температуру підлоги в різних зонах приміщення, постійну роботу циркуляційного насоса без досягнення заданої температури та значно вищі рахунки за опалення порівняно з розрахунковими показниками.
Технічні наслідки неправильного монтажу
Порушення гідравлічного балансу
Неправильне підключення колектора призводить до серйозних порушень гідравлічного балансу всієї системи опалення. Тиск у контурах розподіляється нерівномірно, що створює зони з недостатнім або надмірним обігом теплоносія. Деякі контури можуть взагалі залишитися без циркуляції, тоді як інші отримують надлишковий потік води.
За даними технічних досліджень, порушення гідравлічного балансу знижує ефективність системи опалення на 40-60%. Це означає, що для досягнення комфортної температури потрібно витрачати майже вдвічі більше енергії.
Термічна неефективність системи
Змішування гарячої та охолодженої води безпосередньо в колекторі призводить до зниження загальної температури теплоносія. Система не може забезпечити рівномірний прогрів всієї площі підлоги, створюючи холодні зони та перегріті ділянки. Особливо критично це проявляється в кутових приміщеннях та зонах з великими вікнами.
Збільшення навантаження на обладнання
Циркуляційний насос працює в режимі постійного навантаження, намагаючись компенсувати неправильну циркуляцію. Котел також працює менш ефективно, часто перемикаючись у режим максимальної потужності. Така експлуатація значно скорочує термін служби обладнання та збільшує витрати на обслуговування.
Правильна схема підключення колекторної системи
Принцип роздільних контурів

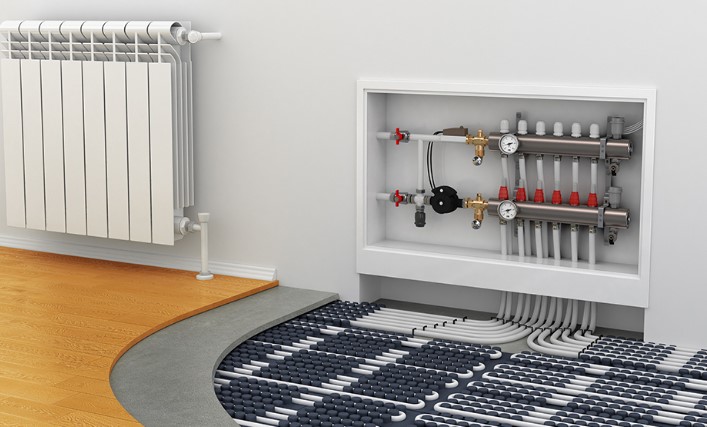

Правильна система теплої підлоги передбачає створення двох незалежних колекторних груп. Колектор подачі розподіляє гарячу воду по контурах підлоги, а колектор зворотки збирає охолоджену воду та направляє її назад до котла для повторного нагрівання. Така схема забезпечує ефективну циркуляцію та рівномірний прогрів приміщення.
Кожен контур теплої підлоги має бути підключений одним кінцем до колектора подачі, а іншим – до колектора зворотки. Це створює замкнутий цикл, де теплоносій послідовно проходить через усю площу підлоги, віддаючи тепло.
Компоненти правильної колекторної групи
Якісна колекторна група включає колектор подачі з витратомірами для контролю потоку в кожному контурі, колектор зворотки з термостатичними головками для регулювання температури, запірну арматуру для відключення окремих контурів при необхідності, та повітровідводи для видалення повітряних пробок.
Додатково система може включати змішувальний вузол для зниження температури теплоносія до оптимальних для теплої підлоги значень (35-45°C) та циркуляційний насос для забезпечення необхідного тиску в контурах.
Розрахунок параметрів системи
Правильний розрахунок параметрів колекторної системи включає визначення необхідної кількості контурів залежно від площі приміщення, розрахунок довжини кожного контуру (зазвичай не більше 100 метрів), вибір діаметра труб та потужності циркуляційного насоса, а також розрахунок температурного режиму для кожної зони опалення.
Діагностика та усунення помилок підключення
Методи виявлення неправильного підключення
Діагностика неправильного підключення колектора включає візуальний огляд схеми підключення, вимірювання температури в різних точках системи та аналіз показників тиску в контурах. Тепловізійне обстеження підлоги дозволяє точно визначити зони з неправильною циркуляцією теплоносія.
Професійна діагностика також включає перевірку роботи запірної арматури, аналіз показників витратомірів та тестування термостатичних головок. Комплексне обстеження дозволяє виявити всі недоліки системи та скласти план їх усунення.
Етапи виправлення помилок
Усунення помилок неправильного підключення потребує часткового демонтажу системи та перепідключення трубопроводів згідно з правильною схемою. Спочатку необхідно відключити систему та злити теплоносій, потім демонтувати неправильні з’єднання і створити роздільні контури для подачі та зворотки.
Після перепідключення система потребує промивання, заповнення новим теплоносієм та налаштування гідравлічного балансу. Фінальний етап включає тестування всіх контурів та налаштування термостатичного обладнання.
Профілактика майбутніх помилок
Запобігання помилкам підключення включає ретельне планування системи на етапі проектування, використання якісних комплектуючих від перевірених виробників та дотримання технологій монтажу. Регулярне технічне обслуговування дозволяє своєчасно виявляти та усувати можливі проблеми.
Важливо також забезпечити правильну підготовку монтажників та використання сучасного діагностичного обладнання для перевірки якості роботи системи після введення в експлуатацію.
Неправильне підключення подачі та зворотки на один колектор – серйозна технічна помилка, яка може коштувати власникам значних коштів та дискомфорту. Правильне розуміння принципів роботи системи теплої підлоги та дотримання технологій монтажу забезпечує ефективне та економічне опалення приміщень протягом багатьох років експлуатації.
